操作原理：
壓縮空氣或蒸氣透過單一入口接合裝置 進入Jectair鼓風機。由噴嘴噴出的氣體或蒸氣，形成文丘里原理，吸引周圍空氣經由入口進入Jectair,空氣便透過管狀擴散管以高速率的方式被排放出來。
注意：操作效能依賴壓縮空氣之流量及壓力
性能：
進/出氣額定比=總送風量m³/hr/空氣消耗量m³/hr
|
入口風壓 |
型號 |
送風量cfin(m3/hr) |
空氣消耗量Scfm(m3/hr) |
進/出氣額定比 |
|
60psig |
3S-HP |
1,370/2,328 |
47/80 |
29.1 |
|
3-HP |
1,520/2,595 |
47/80 |
32.3
|
|
|
6-HP |
3,980/6,762
|
98/167 |
40.6
|
|
|
8 |
5,600/9,515 |
178/302 |
31.5
|
|
|
9 |
6,880/11,096 |
265/450 |
25.8
|
|
|
80psig |
3S-HP |
1,530 /2,600 |
61/104 |
25.1 |
|
3-HP |
1,700/2,888 |
61/104 |
27.8
|
|
|
6-HP |
4,500/7,645 |
126/214 |
35.7
|
|
|
8 |
6,250/10,620
|
233/396 |
26.8
|
|
|
9 |
8,000/13,592 |
336/571 |
23.8
|
|
|
100psig |
3S-HP |
1,660/2,820 |
72/122 |
23.0
|
|
3-HP |
1,860/3,160 |
72/122 |
25.8
|
|
|
6-HP |
4,870/8,274 |
153/260 |
31.8
|
|
|
8 |
6,750/11,469
|
282/479 |
23.9
|
|
|
9 |
8,900/15,121 |
410/697 |
21.7
|
|
型號 |
入口風機 |
||
|
|
60 psig 4.2kg/cm2 |
80 psig 5.6kg/cm2 |
l00psig 7kg/cm2 |
|
3S-HP |
5.8" / 147mm |
7.5" / 191mm |
89' / 224mm |
|
3-HP |
5.8〃 / 147mm |
7.5" / 191mm |
8.9" / 224mm |
|
6-HP |
4.3" / 109mm |
5.2” / 132mm |
6.7" / 170mm |
|
8 |
3.9" / 99mm |
5.2” / 132mm |
6.2” / 157mm |
|
9 |
5.5" / 140mm |
6.8" / 173mm |
7.7” / 196mm |
|
型號 |
風管直徑 |
自由風 |
2076m |
3079m |
40712m |
50715m |
|
3-HP |
8" 203mm |
1,700/2,888 |
1,550/2,634 |
1,480/2,515 |
1,410/2,396 |
1,350/2,294 |
|
6-HP |
12”305mm |
4,500/7,645 |
4,020/6,830 |
3,860/6,558 |
3,715/6,312 |
3,580/6,083 |
|
8 |
14”356mm |
6,250/10,620 |
5,550/9,431 |
5,280/8,972 |
5,050/8,581 |
4,850/8,241 |
|
9 |
14" 356mm |
8,000/13,592 |
6,850/11,640 |
6,550/11,130 |
6,250/10,620 |
6,000/10,195 |
尺寸規格參數表：
|
型號 |
A inch/mm |
B inch/mm |
C inch/mm |
D inch/mm |
固定縫 |
WT lbs/kg |
||
|
|
|
|
|
|
E inch/mm |
No. |
寬度 inch/mm |
|
|
3S-HP
|
6.0/152 |
16.5/419 |
7.5/190 |
1/2/13 |
6.5/165 |
3 |
0.4/10 |
6/2.7 |
|
3-HP |
7.3/185 |
33.0/838 |
7.5/190 |
1/2/13 |
6.5/165 |
3 |
0.4/10 |
9/4.1 |
|
6-HP |
12.0/305 |
44.2/1,123 |
11.5/292 |
1/25 |
10.8/274 |
3 |
0.4/10 |
21/9.5 |
|
8 |
14.0/356 |
46.0/1,168 |
14.3/363 |
1/25 |
13.5/343 |
3 |
0.5/13 |
35/15.9 |
|
9 |
14.0/356 |
46.0/1,168 |
16.8/427 |
1/25 |
15.3/387 |
10
|
0.9/23 |
42/19 |
|
JECTAIR DECIBEL LEVEL
|
||
|---|---|---|
|
Model
|
Pressure
|
Decibel
|
|
psig
|
dBa
|
|
|
Jectair 3
|
40
|
81
|
|
60
|
85
|
|
|
80
|
88
|
|
|
Jectair 6
|
40
|
85
|
|
60
|
89
|
|
|
80
|
92
|
|
|
Jectair 8
|
40
|
87
|
|
60
|
91
|
|
|
80
|
94
|
|
|
Jectair 9
|
40
|
88
|
|
60
|
92
|
|
|
80
|
95
|
|
安全措施：
•在危險環境中務必使用接地線(COPPUS Jectair標準配備)，以利于靜電排放
•在空氣或蒸氣進入之前，需要先檢查裝備，以防范反作用力過高所造成傷害與危險。
•操作時需要避免固體或瓦礫進入入口
•密閉容器排放煙霧時，注意不可造成真空狀態以免容器破裂。

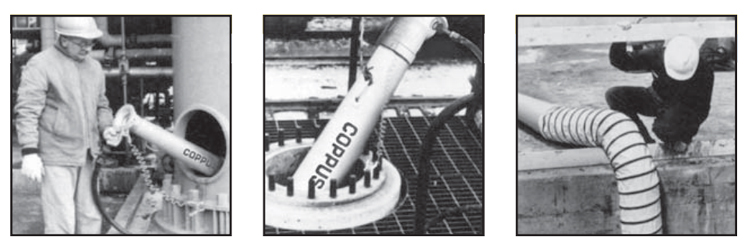

使用現場：

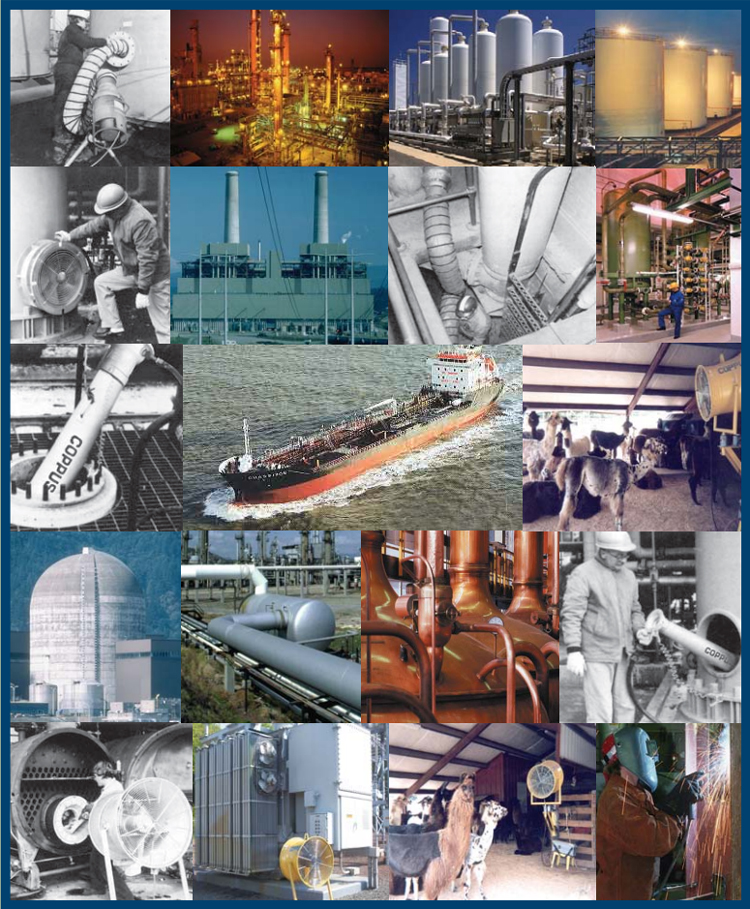

適用行業：
Coppus便攜式散熱降溫鼓風機為各行業提供一個可靠安全的空氣供應及交換系統，特別針對密閉空間操作中的工序及機械冷卻及人員降溫，以改善總體生產效率及操作安全。
噴涂和噴漆：干燥及固化，排煙、供應新鮮空氣，保證舒適安全的工作環境；
鋼廠高溫操作車間：工序冷卻、人員降溫；
電力以及燃?xì)鈶?yīng)用：地下通風、設備冷卻，排煙；
造紙廠：密閉空間通風，人員降溫；
造船廠：定位焊接作業過程排煙，供應新鮮空氣；
船舶：船艙換氣；
煉油廠：設備冷卻，密閉空間通風，人員降溫;
化工廠：排煙、通風、人員降溫；
食品加工處理：排煙、工序冷卻；
發電：密閉空間通風、人員降溫；
